KOIKE'S PRODUCTS CLEAN LEVEL
TOWER クリーンレベルタワー

CLEAN LEVEL TOWER クリーンレベルタワー
抜群の「見やすさ」はそのままに、「強度」「耐久性」を追求しました
コイケ アルミフランジ仕様液面計は、アルミ製フランジと4本の外周タイロッドにより、耐久性が大幅に向上。本体の破損を未然に防ぎ、製造現場で長く安心して使用できます。
「見やすい」「トラブルが少ない」利便性に優れたレベルゲージです
コイケ エアブリーザー付液面計は、液面計本体をタンク上面に設置でき、レベルの視認性が格段に向上。製造現場での磁性体による誤作動や、破損による液漏れの心配もありません。また、センサー（オートスイッチ及び近接スイッチ）取付が簡単で液面集中管理ができます。

FEATURE
クリーンレベルタワーの特徴

  1. 油圧作動油仕様 (CLT型のみ）
    標準・特殊タイプあり。油圧作動油、潤滑油に使用できます。
    01
  2. クーラント仕様
    耐油性、耐薬品性強化型の仕様となっており、各種切削油に使用できます。
    02
  3. 洗浄機仕様
    SUS316製フロートを使用しています。加温洗浄機に使用することが可能です。
    03
  4. 浮力大仕様
    通常のフロートでは浮力が足りない場合に使用します。
    04
  5. テレスコカバー付仕様 (CLT型のみ）
    本体樹脂部の箇所に破損防止用のカバーが取り付けてあります（一部オプションとなります）。
    05

DOWNLOAD
図面・カタログのダウンロード

コイケ　アルミフランジ仕様液面計
（KOIKE LEVEL GAUGE)

下記のボタンをクリックして閲覧可能です。PDFファイルを開くためにはAdobe Readerが必要となります。Adobe社から無料で配布されていますので、こちらよりダウンロードしてください。

DOWNLOAD
CLG型（アルミフランジ仕様）
CLG-1-S1-**-**-**C（クーラント仕様）DOWNLOAD
CLG-1-S1-**-**-**CL（クーラント・浮力大仕様）DOWNLOAD
CLG-1-S1-**-**-**S（洗浄機仕様）DOWNLOAD
CLG-1-S1-**-**-**SL（洗浄機・浮力大仕様）DOWNLOAD
CLG-1-S1-**-**-**EC（クーラント仕様）DOWNLOAD
CLG-1-S1-**-**-**ECL（クーラント・浮力大仕様）DOWNLOAD
CLG-1-S1-**-**-**ES（洗浄機仕様）DOWNLOAD
CLG-1-S1-**-**-**ESL（洗浄機・浮力大仕様）DOWNLOAD







コイケ　エアブリーザー付液面計
（KOIKE LEVEL GAUGE)

下記のボタンをクリックして閲覧可能です。PDFファイルを開くためにはAdobe Readerが必要となります。Adobe社から無料で配布されていますので、こちらよりダウンロードしてください。

DOWNLOAD
CLT型
CLT-1-B1-**-**-**（油圧作動油仕様・標準）DOWNLOAD
CLT-1-B1-**-**-**（油圧作動油仕様）DOWNLOAD
CLT-1-B1-**-**-**GL（油圧作動油・浮力大仕様）DOWNLOAD
CLT-1-B1-**-**-**C-1（クーラント仕様）DOWNLOAD
CLT-1-B1-**-**-**CL-1（クーラント・浮力大仕様）DOWNLOAD
CLT-1-B1-**-**-**S-1（洗浄機仕様）DOWNLOAD
CLT-1-B1-**-**-**SL-1(洗浄機・浮力大仕様）DOWNLOAD
CLT-1-B1-**-**-**K-1（油圧作動油仕様）DOWNLOAD
CLT-1-B1-**-**-**KC-1（クーラント仕様）DOWNLOAD
CLT-1-B1-**-**-**KCL-1（クーラント・浮力大仕様）DOWNLOAD
CLT-1-B1-**-**-**KS-1（洗浄機仕様）DOWNLOAD
CLT-1-B1-**-**-**KSL-1（洗浄機・浮力大仕様）DOWNLOAD
テレスコカバーDOWNLOAD

SPEC
仕様について

注文生産商品
クリーンレベルタワーはすべて注文生産です。各仕様にあわせてお客様の要望に最も適した製品をご提案しますので、まずは当社までお問い合わせください。
エアブリーザー機能
クリーンレベルタワー(CLT型）はエアブリーザー 機能付ですから、タンク内の熱気や水蒸気を外に放出します（但し、CLT型クーラント及び洗浄機仕様、およびCLG型は放出しません）。油圧タンクの場合、水分が残りにくいのでタンク内の錆び付き防止に効果的です。
フロート構造
タンク内は、フロートのみの構造です。マグネットなどの検知部はタンク上面にありますから、磁性体のスラッジなどによるスイッチ誤作動等のトラブルがありません。
オプション
(一部のみ)
計測対象 油圧作動油・クーラント液・洗浄液・潤滑油
スイッチ仕様 オートスイッチ・近接スイッチ
スイッチ計測位置 上限検知・下限検知・上下限検知・複数検知
フロート素材 ポリプロピレン・ステンレス
H-L間寸法 タンクに合わせて特注製作可(5mm単位）
首下寸法 タンクに合わせて特注製作可(5mm単位）
CLG型
型式末尾オートスイッチ仕様 近接スイッチ仕様 フロート 種類
C EC PP クーラント液
S ES SUS 洗浄液・グリス潤滑油
型式末尾オートスイッチ仕様 C S
近接スイッチ仕様 EC ES
フロート PP SUS
種類 クーラント液 洗浄液・グリス潤滑油
CLT型
型式末尾オートスイッチ仕様 近接スイッチ仕様 フロート 種類
無記号 K-1 PP 油圧作動油
C-1 KC-1 PP クーラント液
S-1 KS-1 SUS 洗浄液・グリス潤滑油
型式末尾オートスイッチ仕様 無記号 C-1 S-1
近接スイッチ仕様 K-1 KC-1 KS-1
フロート PP PP SUS
種類 油圧作動油 クーラント液 洗浄液・グリス潤滑油

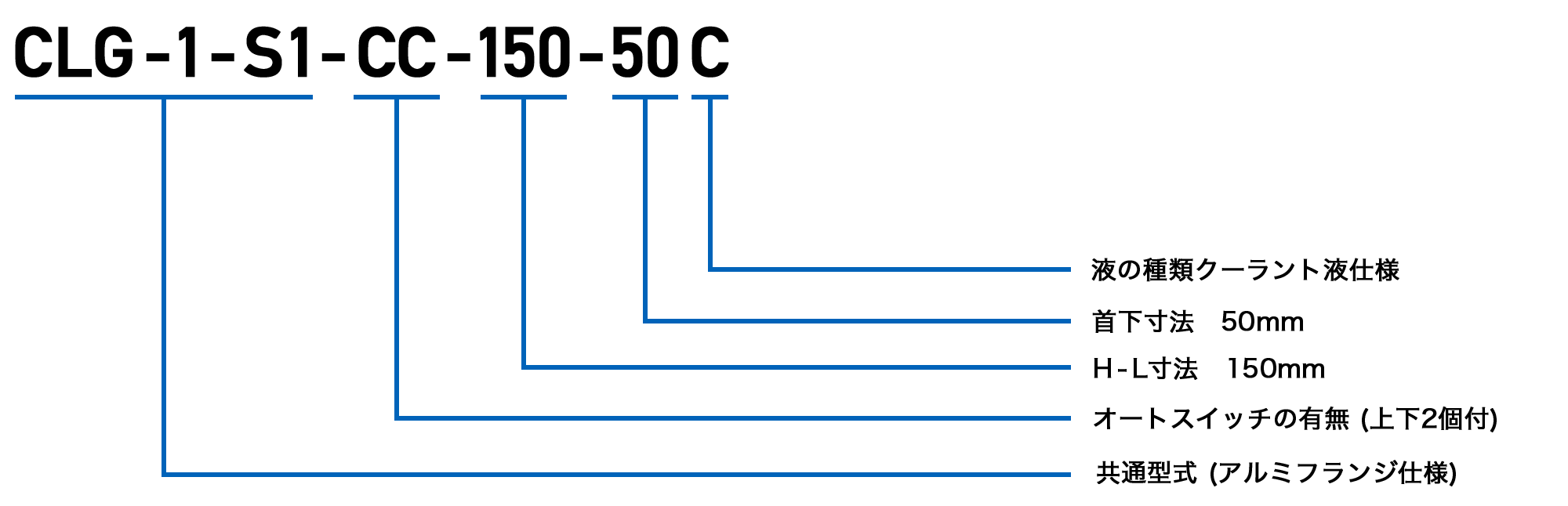

型式説明











使用上の注意
  • エアブリ－ザー機能はCLT型油圧作動油仕様に限ります。
  • 液面計は5ミリ単位で製作可能です。
  • 寸法によってはフロートのサイズが大きくなります。タンクが深い場合はご注意ください。
    (PPフロート　　H-L間寸法プラス首下寸法が、500ミリ以上　　GLまたはCL)
    (SUSフロート　 H-L間寸法プラス首下寸法が、800ミリ以上　　SL)
  • スイッチを複数取り付ける場合は40ミリの間隔が必要です。特注で間隔を狭くすることもできますのでお問合せください。
  • スイッチのリード線はオートスイッチが３ｍ、近接スイッチが２ｍです。オプションでリード線５ｍのものを用意しています。
  • CLT型の場合では破損防止用の保護カバーを取り付けることをお勧めします。（近接スイッチ仕様は標準）
  • スイッチの仕様については図面を参照してください。
